Conectores de tablero y pilono: garantizan una integración estanca y perfectamente sellada
Manguito de expansión: absorbe los movimientos térmicos, especialmente eficaz cuando se instala en la parte superior del pilono para facilitar el mantenimiento
Sistemas de Tirantes VSL

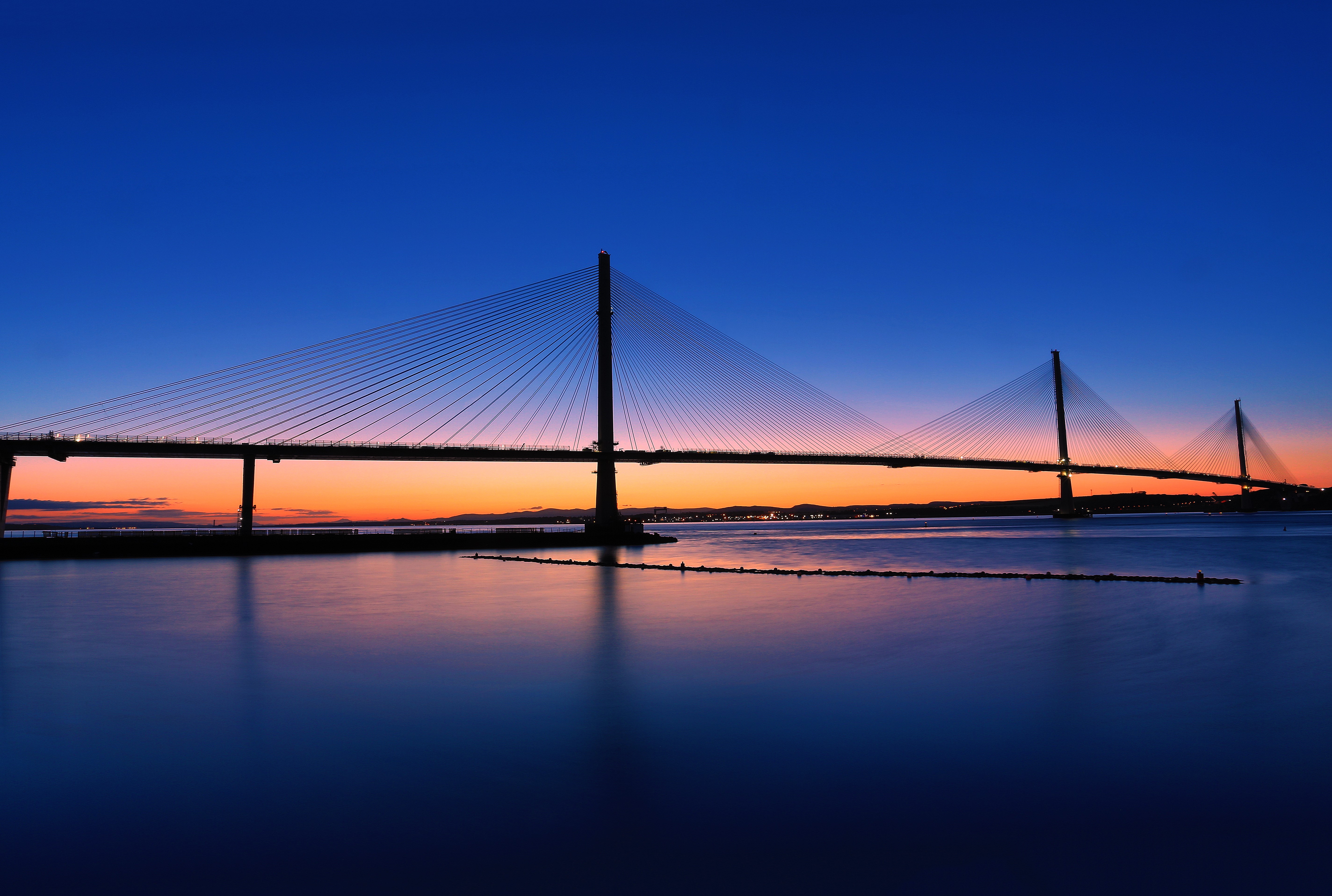

Soluciones duraderas y personalizables para puentes atirantados
Los sistemas de tirantes VSL ofrecen un rendimiento probado, durabilidad a largo plazo y una amplia capacidad de personalización para puentes atirantados y estructuras tensadas. Con cientos de referencias en todo el mundo, los tirantes VSL combinan protección anticorrosiva avanzada, facilidad de mantenimiento y compatibilidad con tecnologías de monitorización inteligente.
También puede adquirir directamente nuestros tubos de tirantes para mejorar el rendimiento, la durabilidad y la estética de sus estructuras atirantadas.
Por qué elegir los tirantes VSL
- Tecnología utilizada en puentes icónicos de todo el mundo
- Protección anticorrosiva integral durante toda la vida útil
- Reemplazo torón por torón sin desmontar el tirante completo
- Amplia gama de vainas exteriores: colores, texturas, aerodinámica
- Compatibilidad con sistemas de control de vibraciones
- Opciones avanzadas para monitorización en tiempo real
- Ingeniería y asistencia técnica propias de VSL
Características principales
Características principales
Los tirantes VSL están formados por torones paralelos engrasados individualmente y protegidos dentro de una vaina exterior de PEAD, resistente a UV y agentes ambientales.
- Excelente comportamiento a fatiga
- Alta resistencia a la corrosión
- Protección mecánica y sellado en zonas de anclaje
- Componentes diseñados para instalación rápida y mantenimiento sencillo
- Opciones de amortiguación integradas o externas
Aplicaciones
Los sistemas de tirantes VSL se utilizan en:
- Puentes atirantados
- Puentes extradosados
- Cubiertas de grandes luces
- Torres, edificios y estructuras tensadas
- Refuerzo o modernización de estructuras existentes
- Proyectos con requisitos estéticos o aerodinámicos especiales
Ventajas del sistema
- Reemplazo torón por torón, garantizando mantenimiento sin interrupción de servicio
- Sello y protección reforzada del anclaje
- Modelos de vaina exterior compatibles con protección contra incendios y hielo
- Reducción de vibraciones por viento-lluvia mediante soluciones aerodinámicas
- Fácil limpieza e inspección exterior
- Totalmente compatible con amortiguadores VSL
Sensórica embebida para la monitorización continua inteligente de tirantes
Un acelerómetro integrado instalado dentro de la vaina del tirante, conectado a una unidad de adquisición de datos y al software dedicado de VSL, utiliza autoorientación automática y calibración basada en la gravedad para generar parámetros estructurales clave para la operación y el mantenimiento: desplazamiento máximo del cable, fuerza de tensión y rigidez a flexión.
Beneficios clave
Sensor protegido frente a condiciones ambientales
Datos de alta precisión gracias a la orientación y posición conocidas
Instalación y mantenimiento rápidos y sencillos
Sin interrupción del tráfico ni equipos especiales de acceso en altura
Totalmente compatible con dispositivos de mantenimiento de vainas de tirantes
Preserva la estética del puente
Bajos costes de ciclo de vida y mantenimiento
Explorar las características del producto
TUBOS DE TIRANTES: PROTECCIÓN DE ALTO RENDIMIENTO
Características clave
Los tubos de tirantes VSL están disponibles como una solución independiente que mejora el rendimiento, la durabilidad y la estética de las estructuras atirantadas.
Están diseñados para:
Suprimir las vibraciones inducidas por la lluvia y el viento mediante nervaduras helicoidales
Minimizar la resistencia aerodinámica
Proteger frente a los rayos UV y las condiciones climáticas gracias a un HDPE resistente (PE 100)
Integrar opcionalmente sistemas de protección contra incendios o contra el hielo
Vida útil de diseño prolongada (≥ 25 años)
Fittings
Colores
Las vainas pueden suministrarse en una gama estándar de ocho colores resistentes a UV.
Colores especiales disponibles bajo solicitud.
Protección contra incendios
Sistema certificado para infraestructuras críticas:
- Alta resistencia al fuego
- Instalación sin interferir con el tirante
- Acceso mantenido para inspección y mantenimiento
- Componentes ligeros y preensamblados
Protección contra hielo
Sistema que fragmenta y retiene el hielo en la vaina exterior, evitando caídas súbitas:
- Reducción de la energía de impacto del hielo hasta 90 %
- Compatible con obra nueva y refuerzo
- Mejora adicional del comportamiento viento-lluvia
- Aplicable en zonas frías o con ciclos de deshielo frecuentes
Inspección robótica
El robot autónomo VSL inspecciona el 100 % de la superficie del tirante:
- Avance de 6 m/min
- Detección automática de daños mediante algoritmos
- Inspección segura sin andamios ni cuerdas
- Informe digital de defectología
Servicios de limpieza
Sistemas robóticos para limpieza periódica de vainas exteriores, esencial en:
- Puentes emblemáticos
- Ambientes agresivos (marino, industrial)
- Proyectos con requisitos estéticos elevados
Soluciones a medida con VSL
De producto a soporte integral: ¿qué necesita?
Opción A
Solo vaina del tirante
Los tubos de tirantes VSL combinan una fabricación de alta calidad con un alto rendimiento y una baja huella de carbono.
• Tubos de tirantes de HDPE suministrados en tramos rectos de 11,80 m
• Longitudes, acabados y colores a medida, bajo solicitud
• Tapones finales estándar y embalaje
Ideal para: necesidades sencillas de suministro únicamente
Opción B
Vaina del tirante + complementos
Añada valor a su estructura atirantada mediante complementos diseñados por especialistas, que requieren experiencia y competencias técnicas específicas.
• Sistema de deshielo
• Sistema de protección contra incendios
• Accesorios (manguitos de expansión y conectores)
Ideal para: proyectos complejos o requisitos especiales
Opción C
Solución integral de cables de atirantamiento VSL
VSL ofrece una solución integral para puentes atirantados, desde el diseño hasta el rendimiento a largo plazo.
• Asistencia en diseño y personalización
• Asistencia en obra para la instalación
• Servicios de monitorización y limpieza a largo plazo
Ideal para: proyectos llave en mano con soporte técnico y de ejecución completo
¿Necesita integrar nuestras tecnologías en su modelo BIM?
¡Explora nuestra Biblioteca BIM y nuestro Centro de Recursos Técnicos!
Más que una simple colección de archivos BIM listos para usar, es una plataforma sencilla diseñada para apoyar la selección y configuración de tus tecnologías.
Descubre aún más valor en nuestro Hub:
Catálogos técnicos
Más de 400 estudios técnicos
Webinars impartidos por expertos para apoyar tus proyectos con contenido educativo de alta calidad.
Preguntas frecuentes sobre sistemas de cables atirantados
Explore nuestra sección de preguntas frecuentes para encontrar respuestas detalladas a las preguntas técnicas, operativas y de implementación más comunes sobre los sistemas de construcción y la experiencia de VSL.
Los cables VSL ofrecen un rendimiento a largo plazo, posibilidad de sustitución, menores costes durante el ciclo de vida y soluciones de control de vibraciones ampliamente probadas.
Sí. Todos los sistemas de cables atirantados VSL son totalmente adaptables a los requisitos técnicos y arquitectónicos de su proyecto.
Por supuesto. Nuestra tecnología se utiliza tanto en proyectos nuevos como en proyectos de rehabilitación, incluyendo refuerzos estructurales y mejoras de infraestructuras existentes.
Cumplen o superan las normas internacionales para cables atirantados, incluidas el fib Bulletin 30 y las recomendaciones del PTI.
Sí. Los tubos de tirantes VSL se fabrican siguiendo un enfoque centrado en la sostenibilidad. Cuentan con Declaraciones Ambientales de Producto (EPD) y forman parte de un proceso de mejora continua destinado a reducir la huella de carbono de nuestras soluciones.
