Muros de Suelo Reforzado VSoL®
Los muros de suelo reforzado (MSE) se utilizan ampliamente para la contención de terraplenes y el soporte de infraestructuras viarias y ferroviarias. El sistema de muro de suelo reforzado VSoL®, desarrollado por VSL, combina elementos de paramento que pueden ejecutarse con paneles prefabricados de hormigón personalizables o mallas de acero, ya sean permanentes o temporales, y refuerzos del terreno fabricados con bandas de acero galvanizado o tiras poliméricas, conectadas a los elementos de paramento. Estas soluciones ofrecen durabilidad, modularidad y rentabilidad. El sistema es adaptable a una amplia gama de aplicaciones, como estribos, rampas y muros de contención, especialmente en entornos urbanos o montañosos con restricciones. Además, pueden combinarse eficazmente con arcos de hormigón para crear soluciones eficientes, duraderas y rentables en puentes o túneles.
Por qué elegir VSoL®
- Más de 30 años de uso internacional en carreteras, ferrocarriles e infraestructuras complejas
- Reducción significativa de materiales frente a muros de hormigón armado
- Elementos modulares para montaje rápido y seguro
- Excelente comportamiento sísmico e idóneo para suelos de baja capacidad
- Amplia variedad de paneles y opciones estéticas
- Adaptable a muros rectos, curvos, escalonados o con geometrías especiales
- Vida útil de diseño de hasta 120 años
Aplicaciones
Los sistemas VSoL® se utilizan en todo el mundo para:
- Estribos de puentes
- Muros de contención para carreteras y ferrocarriles
- Plataformas industriales y estructuras mineras
- Muros marítimos, defensas contra inundaciones y barreras de protección
- Muros temporales y plataformas de obra
- Taludes verdes y paramentos vegetados
Compatibles tanto con infraestructuras públicas como con desarrollos privados, los sistemas VSoL® se adaptan a todo tipo de entornos: montañosos, costeros, sísmicos o urbanos.
Diseño y prestaciones
Un muro VSoL® forma un bloque de suelo reforzado estable mediante la combinación de tres elementos principales:
- Paneles de paramento de hormigón – contienen el relleno y definen el aspecto visual
- Refuerzos del suelo – escaleras de malla o VStrips embebidos en el relleno compactado
- Relleno reforzado – material granular que interactúa con los refuerzos
Estos componentes conforman un muro de tierra mecánicamente estabilizada (MSE), diseñado para resistir las presiones del terreno y las acciones externas.
Opciones de refuerzo
| Escaleras de malla de acero | VStrips (refuerzo polimérico) |
| Acero galvanizado soldado con alta resistencia al arrancamiento | Tiras no metálicas de hilo de poliéster con revestimiento de PE |
| Excelente interacción con el suelo compactado gracias a barras transversales | Excelente durabilidad en entornos agresivos o marinos |
| Adecuadas para estructuras permanentes o temporales | Suministradas en rollos (30–100 kN), fáciles de instalar y sin riesgo de corrosión |
| Conexión innovadora y patentada a los paramentos de hormigón |

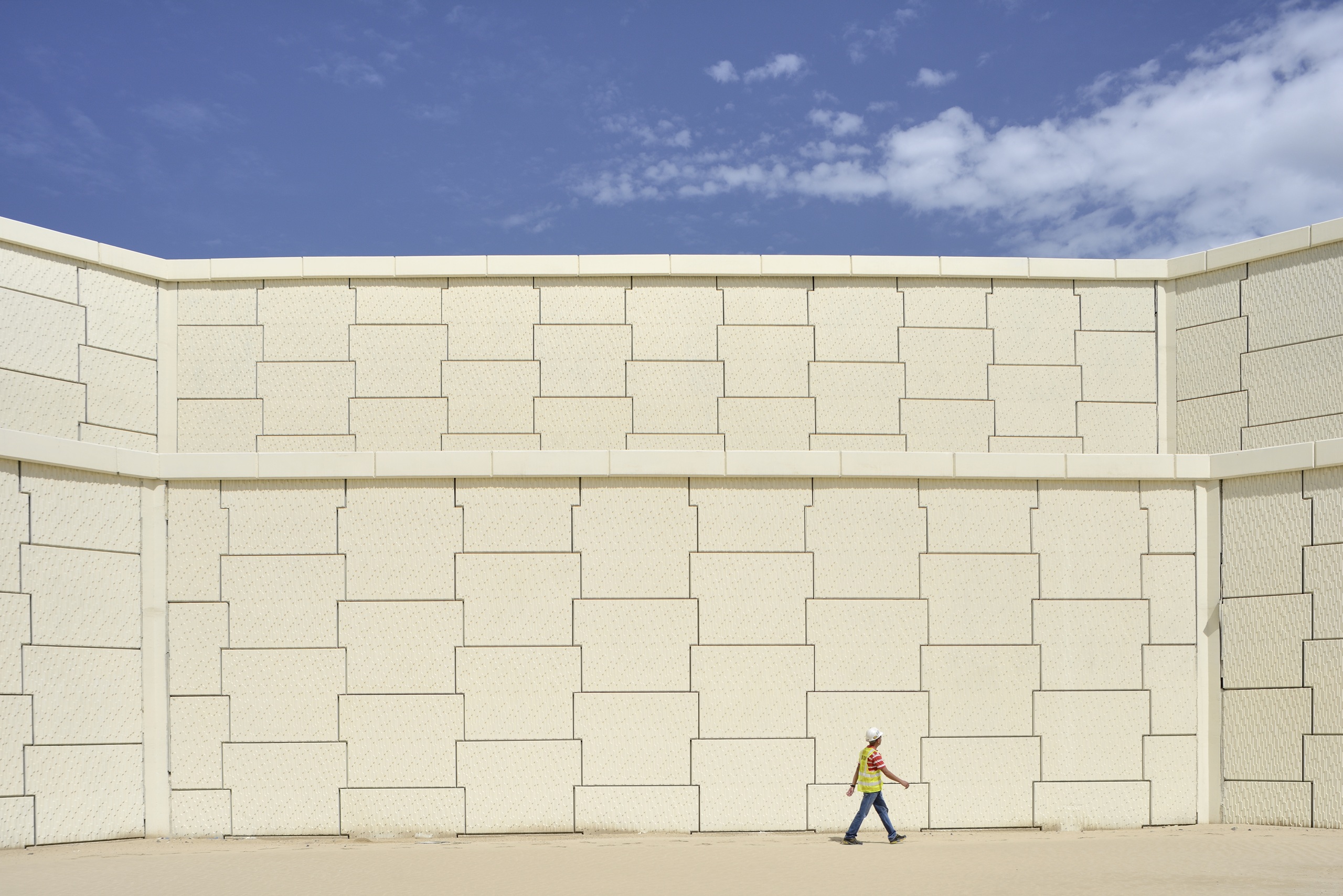

Paramentos y acabados
Formas disponibles: cuadrada, hexagonal, cruciforme y paneles de altura completa (hasta 14 m).
| Tipo de paramento | Descripción |
| Paneles de hormigón | Cuadrados o rectangulares estándar (1,5–2,5 m), texturizados o coloreados |
| Paramentos verdes | Geotextil + suelo para muros vegetados |
| Malla metálica | Acero galvanizado o negro, rellenable con piedra o suelo para un aspecto natural |
| Acabados personalizados | Relieves de piedra, patrones, paneles artísticos de altura completa |
Servicios integrales
VSL ofrece soluciones llave en mano, que incluyen:
- Estudios de viabilidad y optimización de trazado
- Diseño (estabilidad interna y externa, tolerancia a asientos)
- Suministro de refuerzos y paramentos prefabricados
- Instalación, relleno y compactación
- Monitorización de deformaciones, presiones y asentamientos
- Mantenimiento y desmontaje (para aplicaciones temporales)
La construcción se realiza generalmente desde la parte posterior del muro, lo que resulta ideal para emplazamientos confinados o con tráfico en servicio.
Impacto de carbono
VSoL® forma parte del portafolio de bajo carbono de VSL. Sus principales ventajas en sostenibilidad incluyen:
- Hasta un 60 % menos de emisiones de CO₂ frente a muros de hormigón ejecutados in situ
- Uso de materiales de relleno del propio emplazamiento, reduciendo transporte y costes
- En muchos casos, no requiere cimentaciones profundas
- Paramentos y materiales de relleno 100 % reciclables
- Excelente integración paisajística mediante soluciones verdes y artísticas

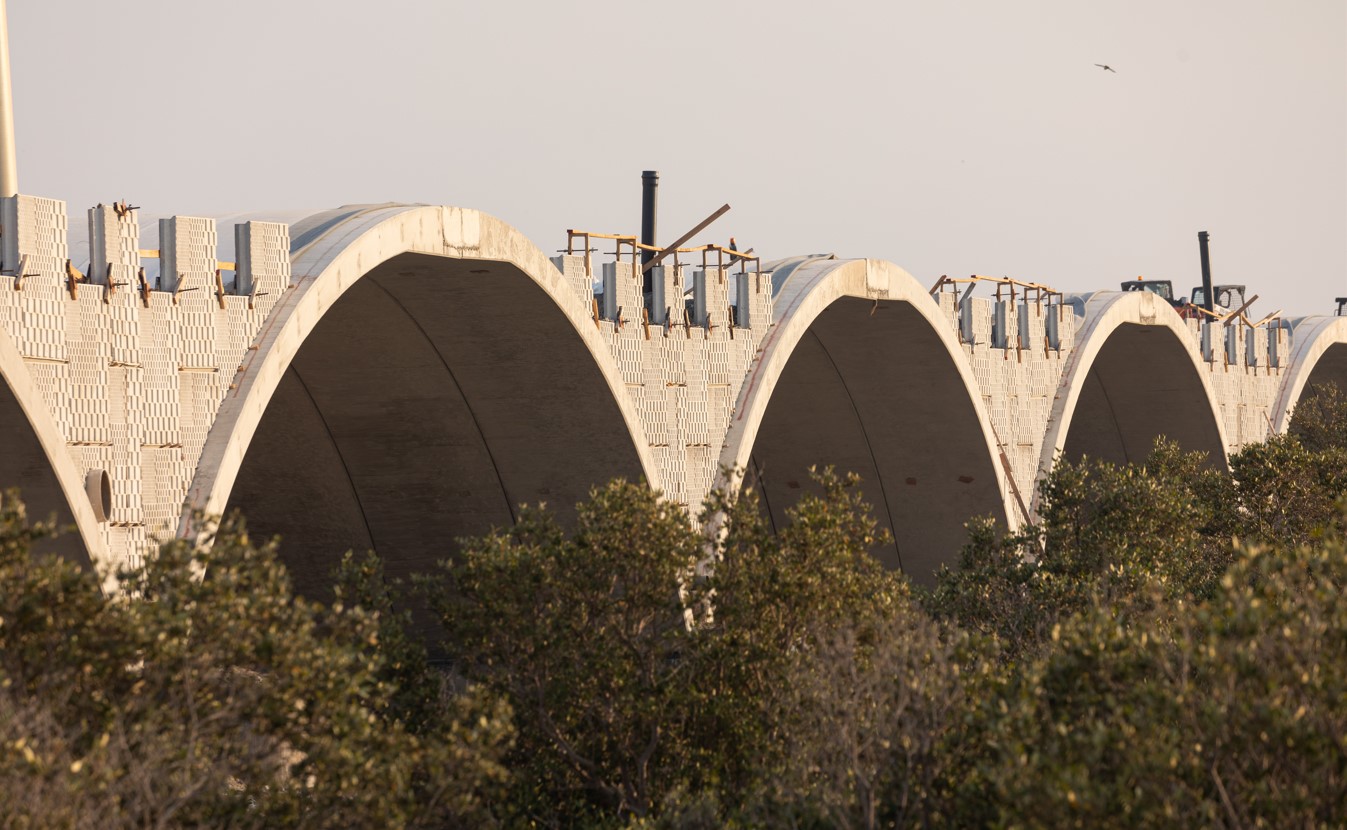

Ejemplo: en el proyecto Etihad Rail, la combinación de arcos VSL-BEBO® y muros VSoL® permitió reducir las emisiones de CO₂ en un 74 % respecto al diseño inicial.
Beneficios clave
- Económico: hasta un 50 % de ahorro de costes frente a muros convencionales
- Rápido: ejecución ágil con equipos reducidos y maquinaria ligera
- Adaptable: geometrías curvas, escalonadas o aterrazadas
- Resiliente: comportamiento fiable en zonas sísmicas y suelos deficientes
- Duradero: componentes ensayados y estricto control de calidad
- Desmontable: los muros temporales pueden desmontarse y reutilizarse
Preguntas frecuentes sobre VSoL®
Sí. Su flexibilidad y la interacción suelo–refuerzo garantizan un excelente comportamiento sísmico.
Sí. VSoL® es compatible con una amplia gama de materiales del emplazamiento, siempre que cumplan los criterios de granulometría y compactación.
Todos los diseños cumplen los principales códigos internacionales (EC7, BS 8006, AASHTO, GEO, etc.). Los componentes están ampliamente ensayados.
Hasta 120 años, según el tipo de refuerzo y las condiciones ambientales.
Sí. Es ideal para plataformas, rampas de acceso y nivelaciones de obra. Todos los componentes son recuperables.
